4. Ergebnisse
4.1 Datenübertragung
Die Datenübertragung erfolgt im PR- Netz der Funkamateure vorwiegend im 70 cm- Band. Außer der Hardware wie Funkstation, TNC und
Computer ist dazu ein entsprechendes Programm erforderlich. Aus der Vielzahl der PR- Programm verwenden wir das Programm „Paxon“
(weil es Shareware ist).

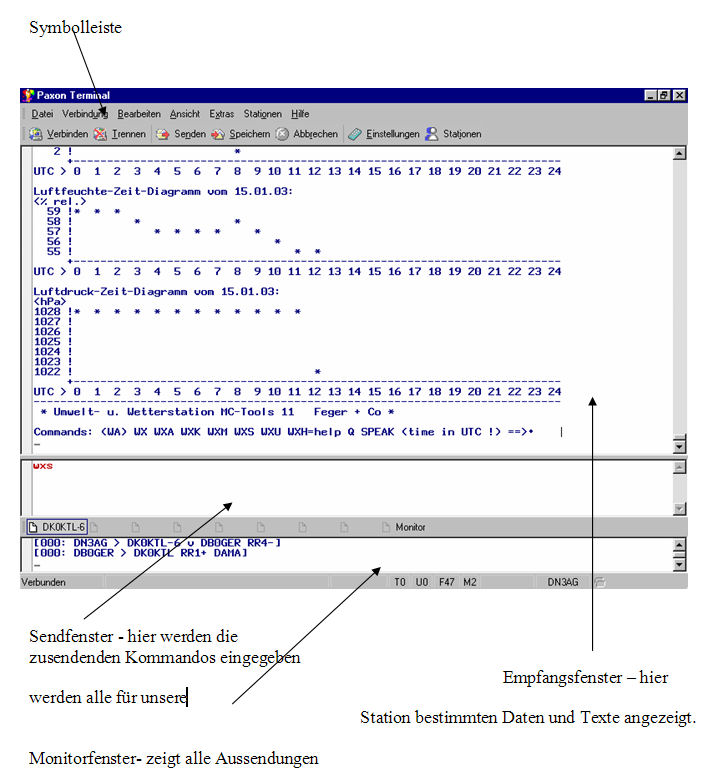

Der Hauptbildschirm von „Paxon“ sieht wie folgt aus:
Monitorfenster- zeigt alle Aussendungen
Um die Wetterkurven empfangen zu können, müssen wir uns mit der Schulfunk- Wetterstation verbinden.
Das geht so:

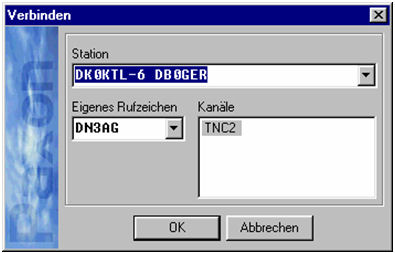

- In der Symbolleiste wählt man das Symbol verbinden. Nun öffnet sich das folgende Fenster.
- Hier muss man nun die Sation eintragen, mit der man sich verbinden
In unserem Fall DK0KTL-6 DB0GER
(d.h. zu DK0KTL-6 über DB0GER) Natürlich muss man auch seine eigenes Rufzeichen eintragen; bei uns DN3AG.
Wenn alles korrekt eingetragen ist wird mit Enter bestätigt. - Jetzt werden im Sendfenster die im nächsten Kapitel erläuterten Kommandos eingetragen.
- Im Empfangsfenster erscheinen nun die gewünschten Dateien und Texte.
- Nach Abschluß der Datenübertragung muss die Verbindung wie folgt getrennt werden; in der Symbolleiste auf das
Symbol Trennen klicken, um die Verbindung zu trennen. - Zuletzt muss nur noch das Programm beendet werden.
Wenn man sich mit DK9KTL-6 über DB0GER verbindet erscheint folgender Text:
DN3AG: Verbunden mit DK0KTL-6 (via DB0GER)
SP v09.75.214 Kanal 16 TNC 1 - 15.01.03 13:52:33
Hallo Karl-Theodor
Hier ist die Wetterstation DK0KTL-6 in Gera-Bieblach JO60BV
Commands: (WA) WX WXA WXK WXM WXS WXU WXW WXH=help Q SPEAK (time in UTC !) ==>
4.2 Wetterstation
Unsere Wetterstation existiert seit der Projektwoche 1996. Das Grundgerät wurde bei Conrad gekauft. Dazu gehören Außensensoren,
ein PC, Wetterstation und die Funkstation zur Datenübertragung.
Es werden Außen- und Innentemperatur, Luftdruck, Luftfeuchte, Windgeschwindigkeit, Windrichtung, Sonnenscheindauer und
der Niederschlag gemessen.
Die ermittelten Daten erden im Abstand von einer Stunde auf der Festplatte gespeichert und
viermal am Tag an unsere Mailbox übertragen.
Damit können Funkamateure auf der ganzen Welt unsere Wetterstation abfragen.
Wir verbinden uns mit der dem Programm „Paxon“ mit der Wetterstation DK0KTL-6
Die Wetterstation begrüßt uns mit der folgenden Anmeldezeile:
Hier ist die Wetterstation DK0KTL-6 in Gera-Bieblach JO60BV
Commands: (WA) WX WXA WXK WXM WXS WXU WXH=help Q SPEAK (time in UTC !) ==>
In dieser Anmeldezeile stehen die Kommandos zum abrufen der Wetterdaten (WX, WXA, WXM am häufigsten haben wir WXS genommen).
WX – Kurzform der aktuellen Wetterdaten
WX um 12:44 UTC: T=3.1C (++) P(QNH)=1022hPa (--) RF=54% (--)
Wd=1km/h SO
WXA – ausführliche Form der Wetterdaten des Tages
[ WXA V5.6 Jan 01 2000/10:55:32 (C) 1993-2000 DJ1XK ]
Wetterstation DK0KTL-6 Gera-Bieblach JO60BV 250 m ASL
* Aktuelle Wetterwerte vom 15.01.03 um 12:46:08 UTC *
---------------------------------------------------------------------
Aussentemperatur.... (++) : 3.1 Grad C
Fuehlbare Temperatur......: 5.8 Grad C
Innentemperatur...........: 22.1 Grad C (bei Schule)
Luftdruck QFF ...... (--) : 1022 hPa = 767 mm Hg, auf NN bezogen
rel.Luftfeuchtigkeit (--) : 54 %
Windrichtung..............: 88 Grad, d.h. aus O
Windgeschwindigkeit.......: 4.0 km/h (1.1 m/s, 2.1 Kn, 1 Bf)
Niederschlagsmenge...Summe: 0.0 mm des Tages
Niederschlagsmenge...Summe: 0.0 mm der letzten vollen Stunde
Helligkeit................: 2 Lux
Sonnenscheindauer.........: 00:00 Std:Min
Aequivalent-Dosisleistung.: 1 nSv/h (Gammastrahlung)
WXM – Monatsstatistik der Höchsten und Tiefstwerte von Temperatur, Luftfeuchte, Luftdruck und Regen in einem Diagramm.
* Monats-Statistik für Januar 2003 *
---------------------------------------------------------------------
Temperatur-Zeit-Diagramm:
<Grad C>
8 ! +
7 !
6 ! +
5 !
4 !+ - - + +
3 !
2 !
1 ! + -
0 !
-1 ! +
-2 ! + +
-3 ! +
-4 !
-5 ! - + -
-6 ! - -
-7 ! +
-8 !
-9 !
-10 !-
-11 ! + -
-12 ! - + - -
-13 !
-14 !
-15 ! -
-16 ! -
+-------------------------------------------------------------
Tag > 0 0 0 0 0 0 0 0 0 1 1 1 1 1
> 1 2 3 4 5 6 7 8 9 0 1 2 3 4
Luftfeuchte-Zeit-Diagramm:
<% rel.>
65 ! +
64 ! +
63 ! +
62 !+ + +
61 ! + +
60 ! +
59 ! + + -
58 ! +
57 ! - - + +
56 !- - - - -
55 ! - -
54 !
53 ! - -
52 ! -
51 !
50 ! -
+-------------------------------------------------------------
Tag > 0 0 0 0 0 0 0 0 0 1 1 1 1 1
> 1 2 3 4 5 6 7 8 9 0 1 2 3 4
Luftdruck-Zeit-Diagramm:
<hPa>
1033 ! + +
1032 !
1031 !
1030 !
1029 !
1028 ! + - - + +
1027 !
1026 !
1025 !
1024 !
1023 !
1022 ! + + - -
1021 !
1020 !
1019 !
1018 !
1017 !+ + - ñ - -
1016 !
1015 !
1014 !
1013 !
1012 !
1011 ! + ñ -
1010 !
1009 !
1008 !
1007 !
1006 !
1005 !
1004 !
1003 !
1002 !
1001 !
1000 ! + -
999 !
998 !
997 !
996 !
995 !- +
994 !
993 !
992 !
991 !
990 !
989 ! -
988 !
987 !
986 !
985 !
984 ! -
+-------------------------------------------------------------
Tag > 0 0 0 0 0 0 0 0 0 1 1 1 1 1
> 1 2 3 4 5 6 7 8 9 0 1 2 3 4
Regen-Zeit-Diagramm (auf volle mm aufgerundet):
<mm>
5 !#
4 !# #
3 !# #
2 !# #
1 !# #
+-------------------------------------------------------------
Tag > 0 0 0 0 0 0 0 0 0 1 1 1 1 1
> 1 2 3 4 5 6 7 8 9 0 1 2 3 4 => 9.0 mm
für andere Monate wie folgt aufrufen: WXM mm.jj (mm.jj = Monat und Jahr)
zum Beispiel: WXM 09.93
WXS – anzeige der Tagesstatistik im Abstand einer Stunde
Temperatur-Zeit-Diagramm vom 02.01.03:
<Grad C>
8 ! * * * * *
7 ! * * * * * * * * * * * *
6 ! * * * * * *
5 !
4 !* *
+-------------------------------------------------------------------------
UTC > 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Luftfeuchte-Zeit-Diagramm vom 02.01.03:
<% rel.>
65 ! *
64 ! * * *
63 ! *
62 !* * * *
61 ! * * * * * * * *
60 ! * *
59 ! *
58 ! * * *
57 ! * *
+-------------------------------------------------------------------------
UTC > 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Luftdruck-Zeit-Diagramm vom 02.01.03:
<hPa>
995 !* * * * * * * * * * * * *
994 !
993 !
992 !
991 !
990 !
989 ! * * * * * * * * * *
988 !
987 !
986 !
985 !
984 ! * *
+-------------------------------------------------------------------------
UTC > 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
-------------------------------------------------------------------------------
Ergebnisse:
Bei unseren Auswertungen, haben wir festgestellt, dass sich das Wetter sehr sprunghaft ändert.
Es gibt im Laufe eines Jahres nur wenige Ausnahmen:
- Konstante Temperaturen
- Tage mit sehr angenehmen Temperaturen (S - Kurven)
- sehr steile Anstiege bzw. sehr starke Abfälle außer der Regel
- viel bzw. wenig Regen
weiter zur Diskussion
